机组顺控
执行启动许可、辅机顺控、吹扫、点火、加速、并网、负荷控制和正常停机等阶段逻辑。
← 返回系统介绍
MARK CONTROL / TURBINE CONTROL
Mark 燃机控制系统
Mark 系列控制平台承担燃气轮机的顺控、转速与负荷控制、燃料控制、保护、报警和运行诊断。Mark VIe 通过模块化控制器、分布式 I/O、确定性 I/O 网络和统一工程工具连接现场设备与操作维护环境。
UPGRADESPARTSSERVICES
MK
系统角色
燃机从盘车、吹扫、点火、加速、并网到带负荷和停机，均由控制逻辑协调现场 I/O、燃料与执行机构、保护回路、发电机系统和操作界面。现代化改造需要同时核对应用逻辑、现场接线、网络、HMI 与停机窗口。
SYSTEM OVERVIEW / 系统概览
系统功能与
升级边界
闭环控制
处理转速、温度、燃料、负荷及执行机构反馈，按机组应用执行实时调节。
保护诊断
集成报警、跳闸、事件顺序、趋势和 I/O 诊断，为运行与维护提供统一入口。
生命周期
模块化硬件支持分阶段更新；早期 Mark 平台迁移路径依据代际、接线和可保留范围确定。

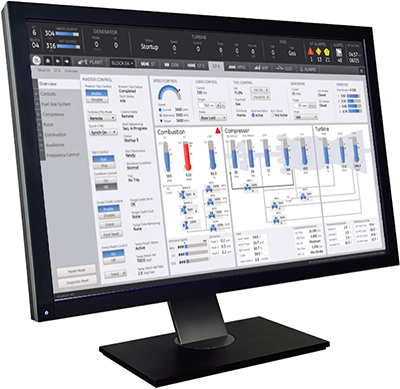

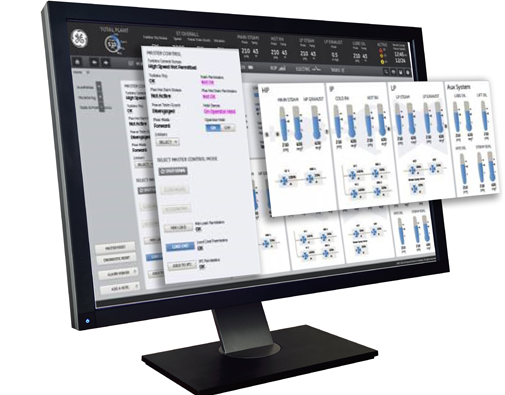

SYSTEM IMAGES / 系统画面
设备、操作与
工程环境
SYSTEM CONTEXT / 系统构成
功能构成与接口边界
现场设备
传感器、转速探头、燃料阀、伺服、开关量和辅助系统构成机组信号与执行层。

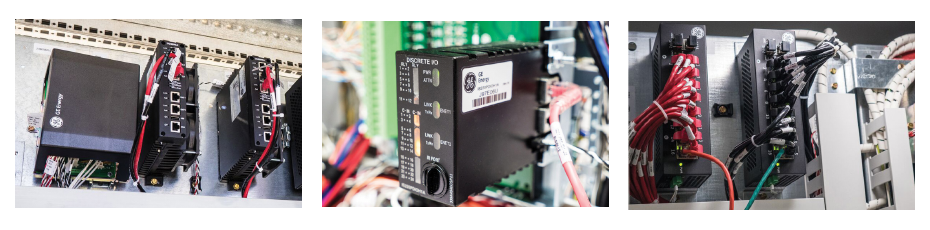

端子板与 I/O Pack
现场接线经端子板接入 I/O Pack；本地处理器承担数据采集、诊断和时间标记。
IONet
专用全双工点对点 I/O 网络连接控制器与本地或远程 I/O，可按应用配置冗余。
控制器
控制器执行实时应用逻辑，可形成单、双或三重冗余结构，并在冗余配置间同步变量。
UDH 与工作站
控制网络连接操作站、工程师站、历史站及其他 Mark VIe 系列系统。
TECHNICAL KNOWLEDGE / 技术知识
技术要点
冗余结构
Mark VIe 支持单、双和三重控制器配置；I/O 模块与 I/O 网络也可按应用选择单路或冗余结构。
确定性 I/O 网络
IONet 是面向控制 I/O 的 100 Mb 全双工点对点网络，适用于本地与分布式 I/O；I/O Pack 在模块侧完成诊断与表决。
事件顺序
离散 I/O 可提供 1 ms 时间标记，便于在跳闸和异常后重建事件先后关系。

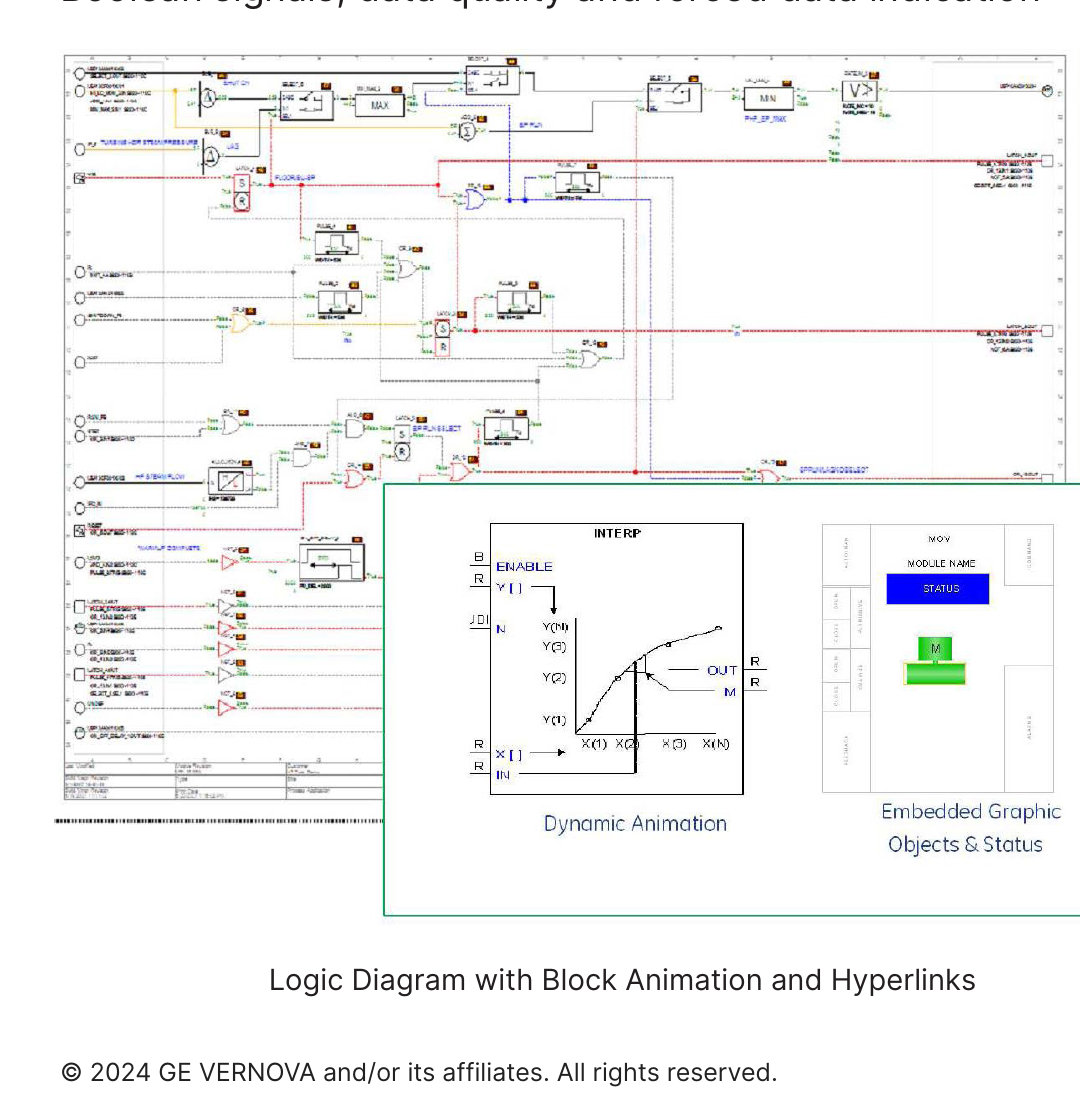

控制逻辑与工具
应用逻辑可使用功能块、顺序功能图和梯形图等方式组织，并由实时操作系统按设定帧周期执行。
远程 I/O 与协议
远程 I/O 可靠近设备布置，减少长距离现场接线；系统可通过网关集成 PROFINET、Modbus、PROFIBUS 和 Foundation Fieldbus。
升级核对
升级前应核对运行软件归档、网络拓扑、ControlST 与 HMI 版本、控制柜硬件、现场接线和适用技术通告。
TECHNICAL REVIEW
系统配置与升级资料核对
建议准备机组型号、现有系统版本、网络与 I/O 配置、报警记录及计划停机窗口。
