自动电压调节
依据发电机电压、电流与运行方式调节励磁输出，并支持无功和功率因数相关控制。
← 返回系统介绍
EXCITATION CONTROL / GENERATOR

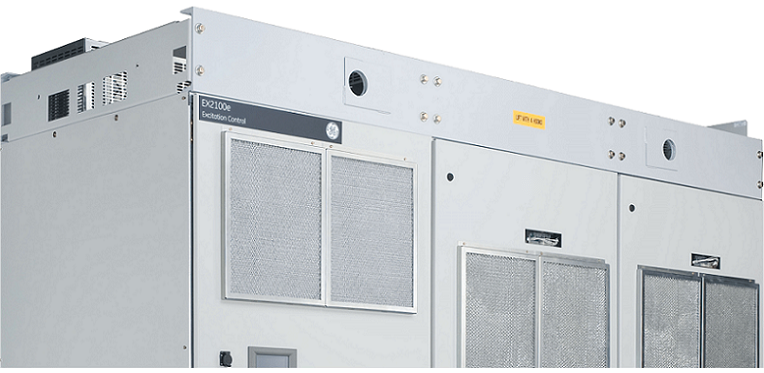

Ex 励磁控制系统
Ex2100e 是面向燃机、汽机和水电发电机的新建及改造型励磁控制平台。系统采集发电机电气量，执行自动电压调节、限制与保护，并控制功率变换部分向转子励磁回路提供受控直流。
UPGRADESPARTSSERVICES
Ex
系统角色
励磁系统通过调节发电机磁场影响机端电压、无功和功率因数，并与同步、发电机保护、燃机控制和静态启动协同。改造范围需要核对原励磁方式、功率桥、冗余配置、I/O、PPT/电源及现场接口。
SYSTEM OVERVIEW / 系统概览
系统功能与
升级边界
限制与保护
将励磁限制、保护、状态监视和故障诊断纳入统一控制环境，支撑安全运行。
功率变换
按发电机容量与励磁方式配置调节器或静态励磁功率桥，向励磁回路提供受控输出。
系统集成
可与 Mark VIe、静态启动、HMI、历史站及电厂控制系统形成集成的数据和操作环境。
SYSTEM IMAGES / 系统画面
设备、操作与
工程环境
SYSTEM CONTEXT / 系统构成
功能构成与接口边界
发电机测量
通过电压、电流、频率和运行状态输入形成调节、限制与保护算法所需的反馈量。
调节器
自动与手动调节、PSS、限制器及保护功能在数字控制平台中执行。

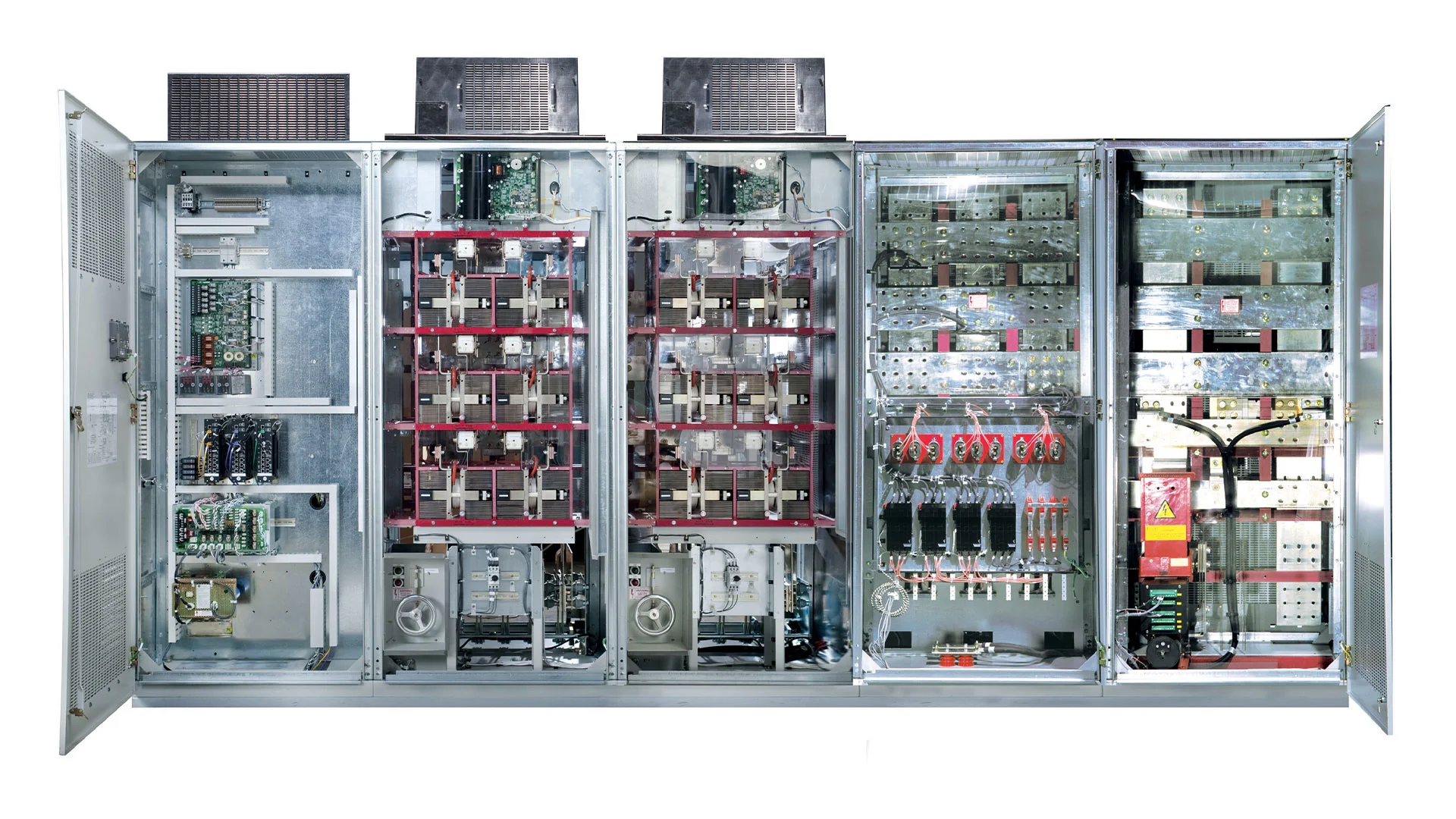

功率桥
IGBT 调节器或晶闸管静态励磁桥将输入电源变换为受控的励磁输出。
励磁回路
受控直流作用于旋转励磁机或发电机转子磁场，建立所需的发电机端电压与无功状态。
控制与监视
与 Mark VIe、同步、保护、HMI 和历史站交换状态、命令、报警与诊断信息。
TECHNICAL KNOWLEDGE / 技术知识
技术要点
应用范围
Ex2100e 适用于燃机、汽机和水电发电机的新建及改造型励磁控制系统。
调节器与静态励磁
小励磁电流应用可采用自动电压调节器；较高励磁电流应用可采用晶闸管静态励磁系统。
冗余选择
系统可采用单控制、冗余控制以及功率桥温备、N-1、N-2 等形式，具体选择依据容量和可用性要求。
统一软件环境
ControlST 软件套件包括 ToolboxST、WorkstationST 和 CIMPLICITY，用于组态、诊断、HMI 与历史功能。
系统集成
与 Mark VIe、Ls2100e、DCS 和 HMI 的集成可减少额外网关；独立改造也可使用 Modbus/TCP 或硬接线接口。
数字前端改造
DFE 路径可在工程核对后保留适用的原功率变换部分，降低改造范围和停机影响。
TECHNICAL REVIEW
系统配置与升级资料核对
建议准备机组型号、现有系统版本、网络与 I/O 配置、报警记录及计划停机窗口。
